今天煙臺正太壓力容器廠家為您講一下板式精餾塔的的結構。

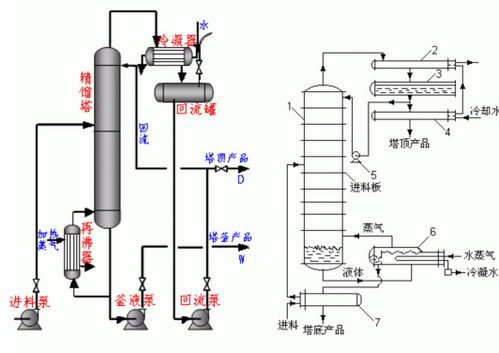

　　首先我們從一個板式精餾塔的實驗裝置來認識一下它的結構，中間的是塔體，在塔體部分上中下各裝有玻璃段，主要是用來觀察塔板上的氣液鼓泡接觸情況的。在塔底裝有加熱釜，塔頂設置了冷凝器，冷卻水主要是從管內通過，而酒精蒸汽是在管外冷凝，冷凝液可由塔頂全部回流，也可經由塔頂將冷凝液全部放出來。其實這是一個真正板式精餾塔的縮小版。



　　在板式精餾塔中，混合液的蒸汽會逐上升，而回流液是逐板下降，從而是氣液兩相在塔板上層層接觸，最終實現傳質、傳熱過程而達到分離的目的。在實際操作的塔中，由于某些因素的限制，氣液兩相很難大大平衡狀態，所以實際的分離效果也沒有理論說的那么理想。



　　所以為了達到良好的分離效果，精餾塔所需要的實際板數肯定要比理論板數多。若是我們已經知道氣液平衡數據的話，在全回流時，就可以依據塔頂和塔底液相組成就可將理論塔板數算出來。在設計和知道板式精餾塔的時候，實際采用的塔板數還要在算出的值上加上一些，為了只是可以提高精餾塔的工作效率。煙臺正太壓力容器為您介紹到這里了，歡迎繼續關注。
